高層建筑的沉降觀測一般要持續2-3 年以上。底層外裝修采用的材料不同而厚度不一，所以觀測點距墻面的尺寸也不一樣。一般要求觀測點距裝修完的墻面不小于3-4cm，距結構面也不宜超過8cm。如果外裝修為干掛花崗巖或保溫板墻就超過了這個限值。

為了真實反映建筑物的沉降量，必須在結構施工階段就開始設置觀測點，且通常設置在近±0.000標高部位。然而，隨著工程工程上部結構的施工，尤其是現澆鋼筋混凝土框架結構或者剪力墻結構中的拆模的影響，往往導致許多觀點被破壞，給沉降觀測帶來不便，甚至無法真實反映建筑物的沉降。因此，在施工過程中，很有必要對觀測點進行保護或者采取其他的設置方法。

1.角鋼保護法

在沉降觀測點上方的200mm左右設置L140*90*80角鋼保護，角鋼面正對觀測點處鉆Φ80的孔，一邊安放塔尺，并配置保護蓋板。平時封上蓋板，觀測時打開即可，如圖1所示。

2活動設置法

鋼筋混凝土柱活墻混凝土澆筑前，先預埋帶內絲的鋼管，并在觀測點尾部刻上相應的螺紋。平時取下，觀測時擰上沉降觀測點即可。如圖2所示。目前已經出現預埋式的沉降觀測點，可以參考轉點和沉降觀測點預埋件有哪些

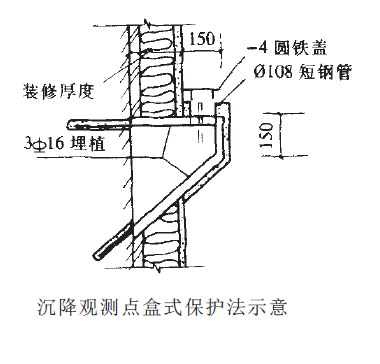

我單位在施工中，根據工程實際，設計了如圖# 所示的沉降觀測點。在混凝土柱或墻上澆筑混凝土牛腿，在牛腿上預埋Φ108的短鋼管，內置觀測點，上蓋帶下沿的圓鐵蓋。平時封上蓋板，觀測時打開即可。裝修時連牛腿一起裝修，上口與圓盒面一樣平，觀測周期完后去掉或保留均可。

觀測點盒式保護法也適用于室內地面上觀測點。保護盒厚度同樓地面厚度，蓋板面標高同地面。保護盒蓋板可根據業主意見刷漆或采用不銹鋼蓋板，不影響使用，還有利于交付使用后觀測。
