深基坑變形監測實例

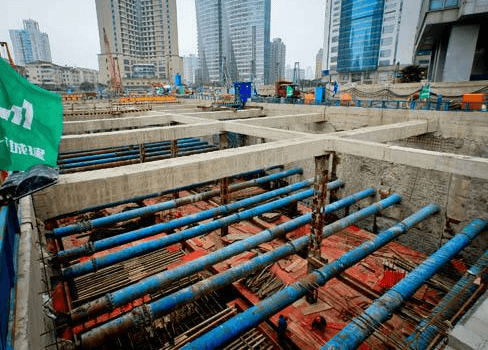

深基坑工程概況

本工程是雙層結構，下面是復合墻結構，全部長度為265m，其中，頂板的厚度約為2.5m；采用的施工方法是明挖順作法，并且將地下連續墻作為主體結構的一部分進行施工。在深基坑進行施工時，將地下連續墻作為周圍的圍護結構，其中，地下連續墻厚度約為800mm，內襯的厚度約為600mm。標準段深基坑的開挖深度約為16m，磚頭深基坑的開挖深度約為17m，在基坑開挖時分層分段同時開挖。沿著深基坑開挖深度方向設置1道混凝土的支撐，同時設置3道鋼管支撐。在車站進行施工期間，需要重點保護距離端頭約15m的一整棟商業住房。

監測點位置的設置

我們要對施工的有害變形進行監測，就必須在車站設置監測點，這樣才能夠及時預報施工過程中出現的變形問題，并且要利用先進的信息化建設手段，用監測出的數據科學地指導工程開挖，努力確保整個地下管線及周圍建筑物的安全，確保深基坑結構的穩定性。

監測點的布置需遵循以下幾點原則：

①連續墻墻體的監測。對于連續墻墻體的監測，可以在維護的支撐墻內預先埋設測斜管，測斜管的厚度與墻的厚度相同，每個測斜管的間距約為20m，需要保證基坑每一條邊上都有相應的監測點。

②維護墻頂位移監測。維護墻頂的位移監測點主要沿基坑的周邊布置，監測點的距離約為20m。

③支撐的軸力監測。支撐的軸力監測主要依靠軸力計，選擇測試的截面不應該產生拉應力，然后沿著深基坑開挖深度的方向每3個開挖段并成一組進行實際測量。

④深基坑周邊地表沉降的監測。地表周圍沉降的監測與維護墻頂位移監測采用同一觀測斷面，主要針對深基坑深度2倍范圍內的地表沉降進行監測。

⑤地下水位的監測。地下水位的監測點主要布置在基坑的長邊，并且數量不少于3個，同時在適當位置要進行加密監測，確保數據的準確性。

⑥深基坑周圍地表層建筑物沉降監測。在施工范圍內，需要對影響到的建筑物進行地表沉降監測，監測點需設置在建筑物之上，同時監測點一般布置在建筑物的角點中點，每20m左右布設一個。本工程建設的重點是位于深基坑15m左右的一整棟商業住宅。

⑦地下管線的監測。該監測點主要位于受到施工影響范圍內的地下管線之處，并且監測點之間的間距不能大于30m。

對于變形監測的結果分析

本工程端頭開挖土地主要分為4層，一共架設了5道支撐，其中，第一道支撐的結構為鋼筋混凝土結構，一起共同澆筑，另外4道圍護結構為鋼支撐。

1、地下連續墻的監測結果

我們通過觀察每一個施工階段地下連續墻的側向位移變化量，并且對變化量進行仔細分析，可以發現在深基坑開挖的初期，地下連續墻變化范圍很小，產生的側向形變在底板澆筑之前就已經發生，在底板澆筑之后地下連續墻的側向形變變化很小。

2、支撐軸力的監測結果

通過觀察支撐阻力的變化圖像并且結合實際的施工情況，我們可以得到這樣的結論：隨著開挖深度的增加，第一道支撐阻力的變化一直不大，后期還可能有所降低。但是，由于本工程第一道支撐采用的是鋼筋混凝土支撐，因此可以有效避免掉撐稱的現象，這對約束深基坑的位移變化也起到了積極的作用。

3、建筑物的沉降監測結果

我們主要觀測位于基坑15m處的建筑物，這也是本基坑開挖中監測的重點。通過觀察建筑物沉降觀測點的累計沉降，我們可以發現建筑物受到基坑開挖的影響比較小，在開挖7天以后，進度已經基本上處于穩定狀態，并沒有發生特別大的沉降變化，并且沉降的變化量不大，沒有超過20mm。這些情況反映了建筑物整體結構性較好，同時每一個監測點監測結果差異很小。

4、管線的沉降

本工程施工范圍內管線情況比較復雜，東部有600mm的雨水管和400mm的污水管，南部有1400mm的雨水管和500mm的污水管，同時有28孔通信管及500，600，7003根上水管，300和600兩根煤氣管及3根地下電纜，在施工的過程中都需要重點監測和保護。這些管線在深基坑施工過程中反映的規律都比較相似，就是在底板澆筑完成1周以后便不再發生大的變形。從總體來看，所有管線的變形量都沒有超過10mm，也就是不在預警的范圍之內，所以累計的沉降量也比較小。

通過對本工程深基坑開挖所產生的變形進行監測，我們可以得出以下幾點結論：

①深基坑開挖具有明顯的時空效應，快速開挖可以有效減小深基坑的變形；

②當深基坑開挖到臨界的限度之后，圍護結構對整個深基坑的變形作用減弱，這是加快底板的施工才是控制變形的關鍵所在；

③在深基坑井坑周邊進行旋噴加固，不僅能夠減弱土體的沉降效應，還能夠減少建筑物和管線的地表沉降；

④在施工過程中，我們需要加強對施工影響范圍內建筑物和地下管線的變形監測，確保整個施工過程的安全。
