1.裂縫觀測內容

裂縫觀測是基坑變形監測和建筑物沉降觀測的一項重要內容，一般情況下，主要是因?yàn)?a href="http://www.sugar-ind.com/jishu/146.html">差異沉降造成的。主要目的是査明裂縫情況，掌握變化規律，分析成因和危害，以便采取對策，保證建筑物安全運行。裂縫觀測應測定建筑物上的裂縫分布位置，裂縫的走向、長度、寬度、深度、錯距及其變化程度。觀測的裂縫數量視需要而定，對主要的或變化大的裂縫應進行觀測。以便根據這些資料分析其產生裂縫的原因及其對建筑物安全的影響，及時采取有效措施處理。

2.裂縫觀測要求

(1)裂縫觀測應測定建筑上的裂縫分布位置和裂縫的走向、長度、寬度及其變化情況。

(2)當建筑物發生多處裂縫時，應對需要觀測的裂縫統一進行編號。每條裂縫應至少布設兩組觀測標志，其中一組應在裂縫的最寬處，另一組應在裂縫末端。每組應使用兩個對應標志，分別設在裂縫的兩側。

(3)裂縫觀測標志應具有可供量測的明晰端面或中心。長期觀測時，可采用鑲嵌或埋人墻面的金屬標志、金屬桿標志或楔形板標志；短期觀測時，可采用油漆平行線標志或用建筑膠粘貼的金屬片標志。當需要測出裂縫縱橫向變化值時，可采用坐標方格網板標志。使用專用儀器設備觀測的標志，可按具體要求另行設計。

(4)對于數量少、量測方便的裂縫，可根據標志形式的不同，分別采用比例尺、小鋼尺或游標卡尺等工具定期量出標志間距離求得裂縫變化值，或用方格網板定期讀取“坐標差”計算裂縫變化值；對于大面積且不便于人工量測的眾多裂縫，宜采用交會測量或近景攝影測量方法；需要連續監測裂縫變化時，可采用測縫計或傳感器自動測記方法觀測。

(5)裂縫觀測的周期應根據其裂縫變化速度而定。開始時，可半月測一次，以后一月測一次。當發現裂縫加大時，應及時增加觀測次數。

(6)裂縫觀測中，裂縫寬度數據應量至0.1mm,每次觀測應繪出裂縫的位置、形態和尺寸，注明日期，并拍攝裂縫照片。

3.裂縫觀測標志

為了觀測裂縫的發展情況，要在裂縫處設置觀測標志。對設置標志的基本要求是：當裂縫開展時，標志就能相應地開裂或變化，并能正確地反映建筑物裂縫發展情況，其標志形式一般采用如下三種：

(1)石膏板標志。當僅需要掌握已開裂縫是否發展時，可采用石膏標志方法定性地觀察。石膏板標志用厚10mm、寬50-80mm的石膏板（長度視裂縫大小而定），在裂縫兩邊固定牢固。當裂縫繼續發展時，石膏板也隨之開裂，從而觀察裂縫繼續發展的情況。

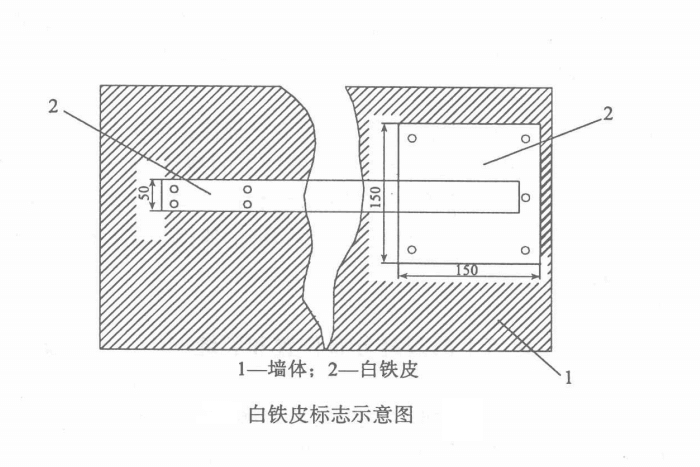

(2)白鐵片標志。如圖下圖所示，用兩塊白鐵皮，一片取150mm*l50mm的正方形,固定在裂縫的一側，并使其一邊和裂縫的邊緣對齊；另一片為50mm*200mm的矩形，固定在裂縫的另一側，使兩塊白鐵皮的邊緣相互平行，并使其中的一部分重疊。當兩塊白鐵片固定好以后，在其表面均涂上紅色油漆。如果裂縫繼續發展，兩白鐵片將逐漸拉開，露出正方形白鐵上原被覆蓋的沒有涂油漆的部分，其寬度即為裂縫加大的寬度，可用尺子量出。

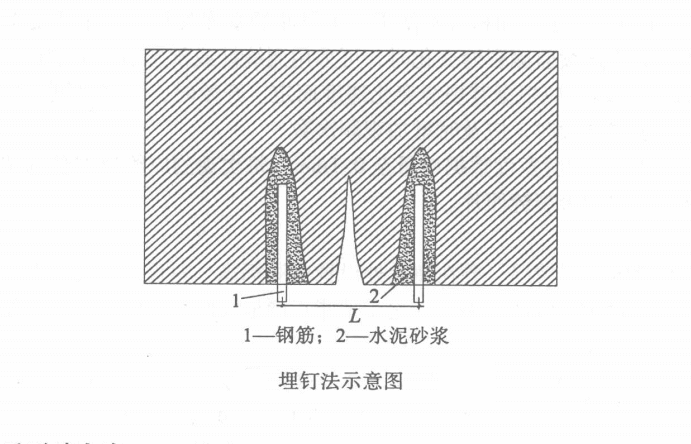

(3)埋釘法。在建筑物大的裂縫兩側各釘一顆釘子，通過測量兩側兩顆釘子之間的距離變(3)化來判斷變形滑動。這種方法對于臨災前兆的判斷是非常有效的。其標志設置具體如下圖所示，在裂縫兩邊鑿孔，將長約10cm直徑1Omm以上的鋼筋棒插人，并使其露出墻外2cm左右，用水泥砂漿填灌牢固。在兩鋼筋棒埋設前，應先把鋼筋棒一端銼平，在上面刻畫十字線或中心點，作為量取其間距的依據。待水泥砂漿凝固后，量出兩鋼筋棒之間的距離，并記錄下來。以后如裂縫繼續發展，則鋼筋棒的間距也就不斷加大。定期測量兩鋼筋棒之間距并進行比較，即可掌握裂縫開展情況。

4.裂縫觀測的方法

對于混凝土建筑物上裂縫的位置、走向及長度的監測，是在裂縫的兩端用油漆畫線作為標志，或在混凝上表面繪制方格坐標，用三角尺或鋼尺丈量。

(1)測微器法。該法主要用于測量裂縫的寬度和錯距，主要包括單向標點測縫標點法和三向標點測縫標點法。

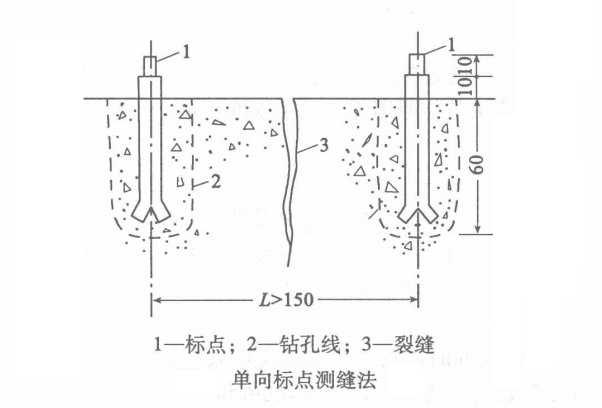

①單向標點測縫法：一般用于測量裂縫的寬度。在實際應用中，可根據裂縫分布情況，對重要的裂縫，選擇有代表性的位置，在裂縫兩側各埋設一個標點；標點采用直徑為20mm、長約80mm的金屬棒，埋人混凝土內60mm,外露部分為標點，標點上各有一個保護蓋。兩標點的距離不得少于150_，用游標卡尺定期地測定兩個標點之間距離變化值,以此來掌握裂縫的發展情況，其測量精度一般可達到0.1mm，如圖下圖所示。

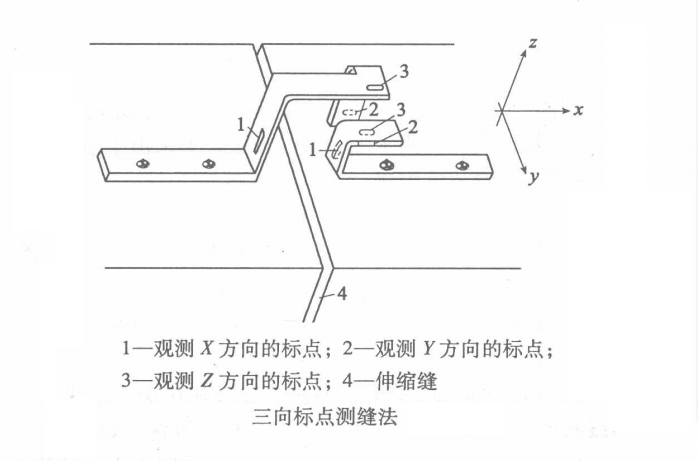

②三向標點測縫法：三向測縫標點有板式和桿式兩種，目前大多采用板式三向測縫標點。板式三向測縫標點是將兩塊寬為30mm、厚為5-7mm的金屬板制作成相互垂直的3個方向的拐角，并在型板上焊三對不銹鋼的三棱柱條，用以觀測裂縫3個方向的變化，用螺栓將型板銀固在混凝土上。用外徑游標卡尺測量每對三棱柱條之間的距離變化，即可得三維相對位移，如圖下圖所示。

(2)測縫計法。測縫計可分為電阻式、電感式、電位式、鋼弦式等多種，由波紋管、上接座、接線座及接座套筒組成儀器外殼。差動電阻式的內部構造是由兩根方鐵桿、導向板、彈簧及兩根電阻鋼絲組成，兩根方鐵桿分別固定在上接座和接線座上，形成一個整體。測縫計具體使用方法參見第2章。 .

5.裂縫觀測的周期

裂縫觀測的周期應視裂縫變化速度而定。通常，開始時，可半月測一次，以后一月左右測一次。當發現裂縫加大時，應增加觀測次數，直至幾日或每日一次的連續觀測。
